Система охорони периметра ІЧ-випромінювання «Рубіж-3М» призначена для виявлення проникнення людини на територію охоронюваного об'єкта.
Зона виявлення 600 м.
Сповіщувач "Рубіж-3М" розрахований на безперервну цілодобову роботу і призначений для експлуатації на відкритому повітрі.
Застосування сповіщувача - блокування зовнішніх периметрів об'єктів.
Сповіщувач "Рубіж-3М" має три режими роботи:
- двопроменевий окремий (2ЛО);
- двопроменевий спільний (2ЛС);
- чотирипромінні спільний (4ЛС).
Сповіщувач "Рубіж-3М" видає шість видів інформації:
- "Проникнення",
- "Несправність",
- "Блокування",
- "Початок зниження напруги живлення",
- "Відсутність імпульсів синхронізації",
- "Відсутність напруги живлення".

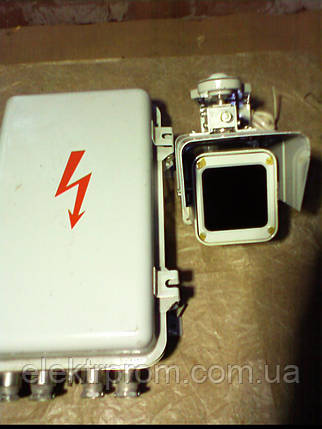

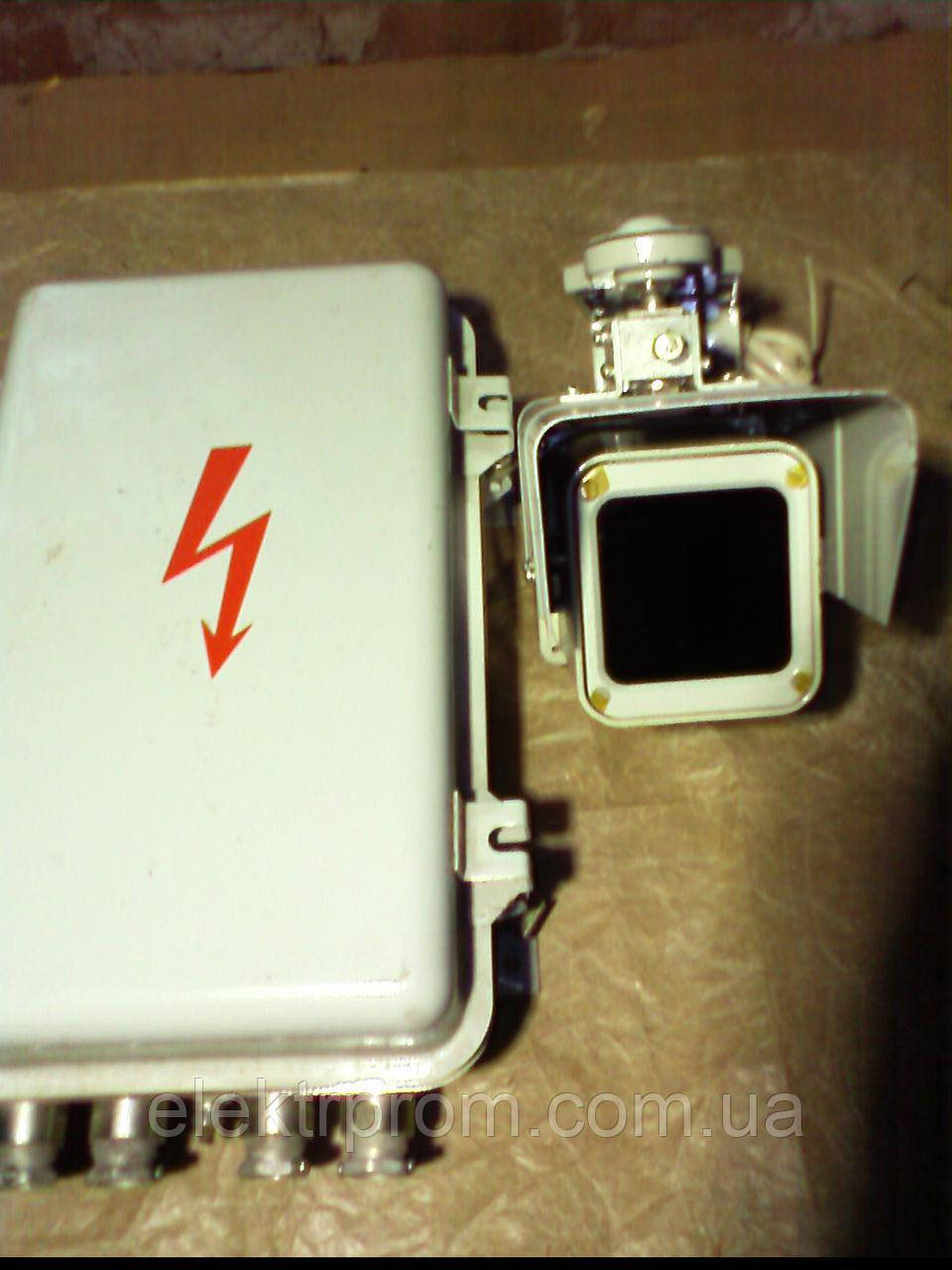

Сповіщувач "Рубіж-3М" складається з п'яти блоків:
- двох блоків випромінювачів (БІ);
- двох блоків фотоприймачів (БФ);
- блоку живлення та контролю (БПК).
Конструкція БІ і БФ уніфікована і забезпечує поворот блоків на кут ±150 ° у горизонтальній і на кут ±15 ° у вертикальній площинах. Периметр охоронюваного об'єкта повинен бути обладнаний огородженням, яке буде служити механічною перешкодою для порушника.
З внутрішньої сторони огорожі необхідно виділити зону відторгнення шириною не менше 1 м, яка повинна бути вільна від рослинності та інших предметів, що перешкоджають проходженню променів.
Блоки сповіщувача можуть встановлюватися на стінах, спеціальних стовпах або стійках, що забезпечують відсутність коливань амплітудою більше 0,1 мм
Для захисту блоків сповіщувача від сторонніх осіб, рекомендується розміщувати блоки в спеціальних кожухах.
Довжина загального з'єднувального кабелю між БПК і БФ повинна бути не більше 5 м.
Довжина загального з'єднувального кабелю між БПК і БІ повинна бути не більше 320 м.
З'єднувальні дроти прокладаються в трубах або металлорукавах в залежності від вимог на об'єкті, що охороняється і типів використовуваних проводів.
При метеорологічної дальності видимості менше 180 м для збереження працездатності сповіщувача робоча відстань між БВ і БФ має бути зменшена відповідно:
мінімальна метеорологічна дальність видимості - 1) 100 м, 2) 50 м 3) 25 м
максимальна робоча відстань між БВ і БФ - 1) 215 м, 2) 110 м, 3) 55 м.
Максимальна дальність дії у режимах:
- двопроменевий окремий (2ЛО) 600м;
- двох - або чотирипромінні спільний (2ЛС, 4ЛС) 300м.
Виявляєтся швидкість перетину променя 5 м/с.
Живлення від мережі змінного струму напругою 187 ... 242 В.
Споживана потужність (з обігрівом/без обігріву)16/12 ВА
Резервне живлення напругою 18 ... 32 В.
Споживаний струм (з обігрівом/без обігріву) 370/170 мА
Розміри:
- БПК 370х240х125 мм,
- БІ 275х190х120 мм,
- БФ 275х190х120 мм.
Маса БПК 4 кг, БІ 2,3 кг, БФ 2,3 кг. .
- Ціна: 19 800 ₴
