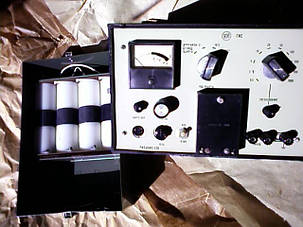

Генератор випробувальних сигналів (ГВС призначений для подачі в кабелі зв'язку випробувальних сигналів тональної частоти 1071Гц і 2227Гц.

Генератор використовується при роботі з шукачем кабелів зв'язку ШП-8.

Електроживлення здійснюється від одного з наступних джерел:

- мережі змінного струму напругою 24 В (-3,6 ... +2,4) або 220 В (-33 ... +22);

- від зовнішнього джерела постійного струму напругою 12 ... 15 В;

- від вбудованого джерела постійного струму напругою 12 В, забезпечує працездатність генератора протягом 4 годин.

У генераторі передбачене плавне регулювання вихідної напруги. Генератор забезпечує узгодження виходу з навантаженням 0,5; 2; 5; 10; 20; 50; 100; 200; 500; 1000 Ом.

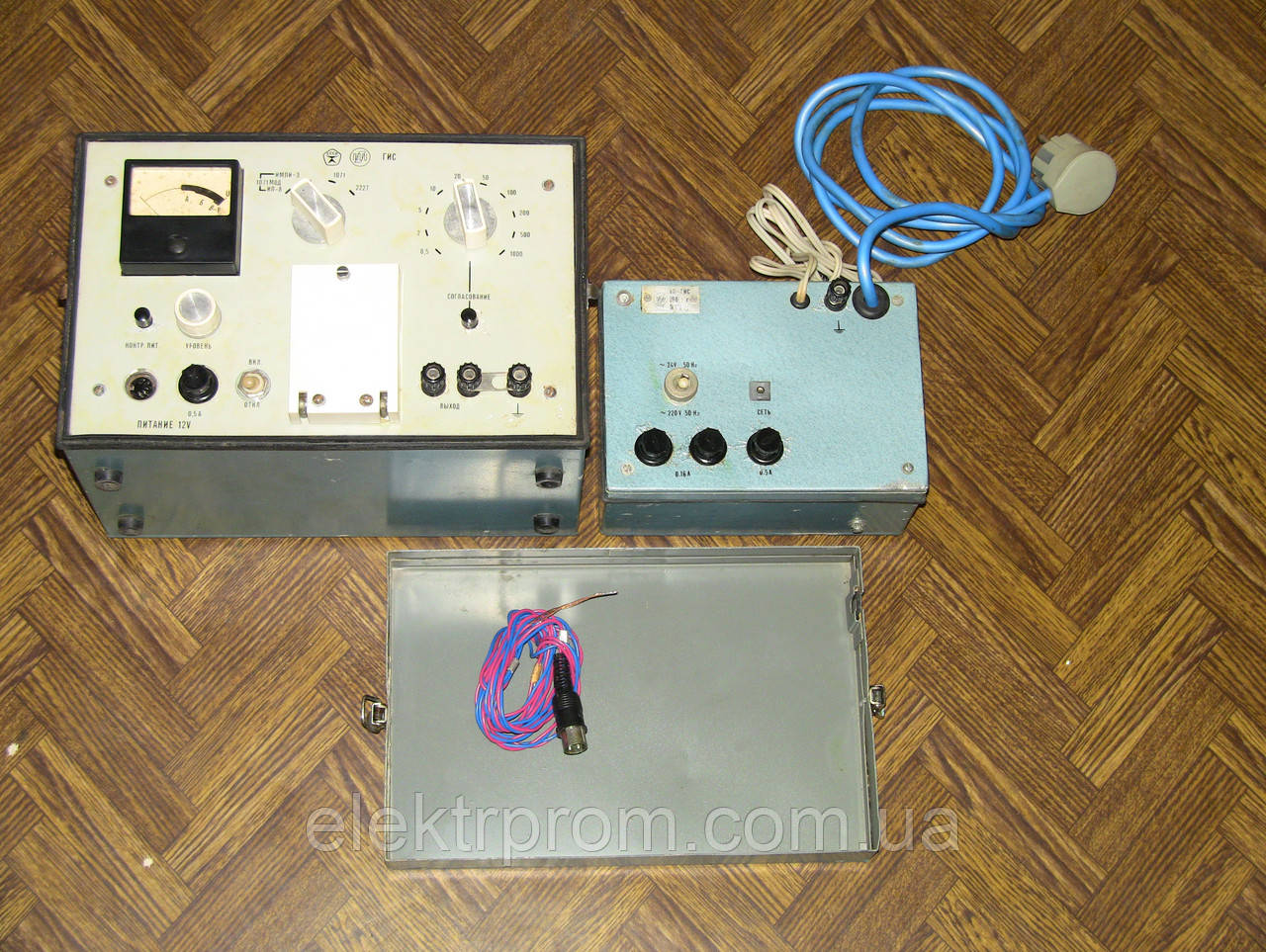

У комплекті :

- Генератор ГВС;

- Збудник індуктивний;

- Блок живлення;

- Шнури сполучні;

- Комплект ЗІП.

Розміри ГВС генератор випробувальних генератора 280х192х242 мм.

Маса 5 кг

Розмір блоку живлення 177х141х112 мм.

Маса 1,75 кг

Розмір Збудник 265х173х53 мм.

Маса 1,4 кг
